LinMot Zubehör

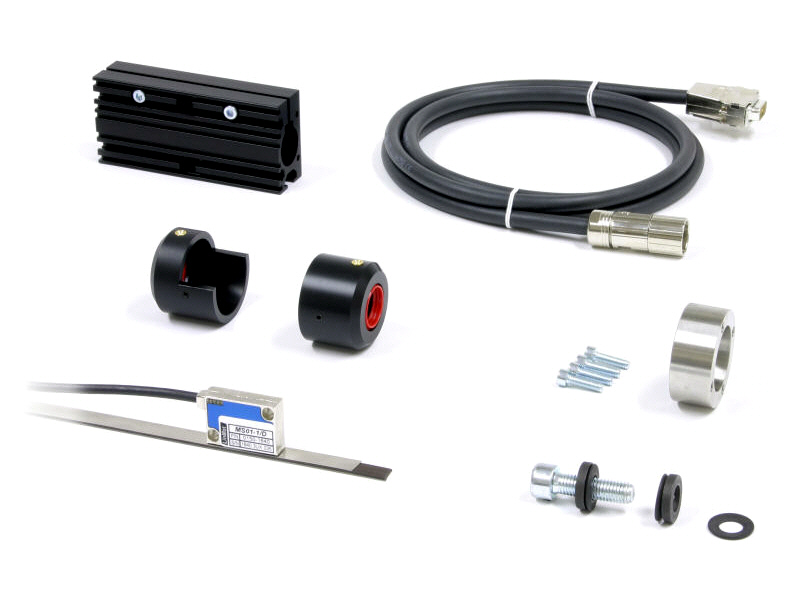

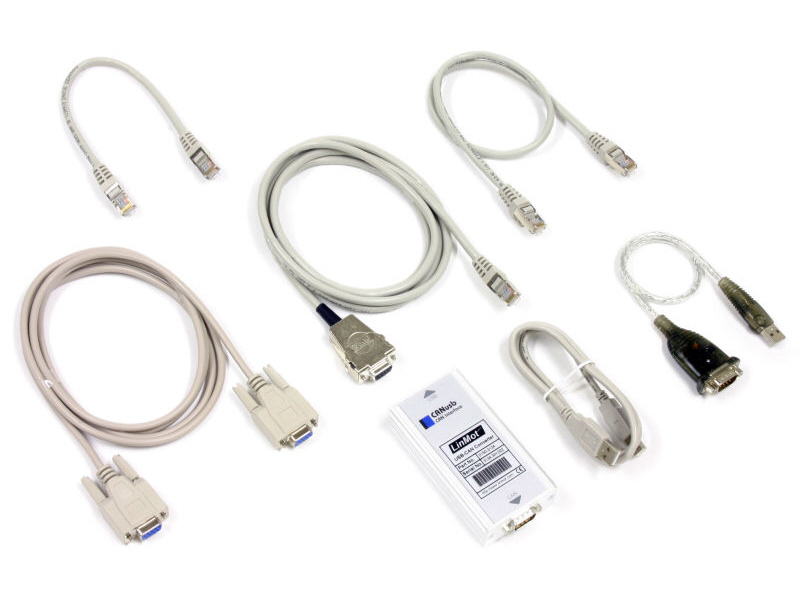

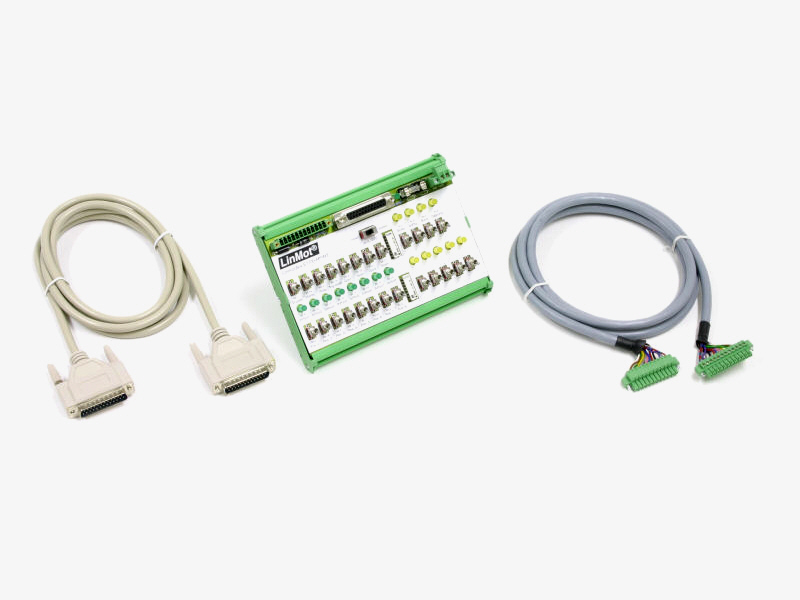

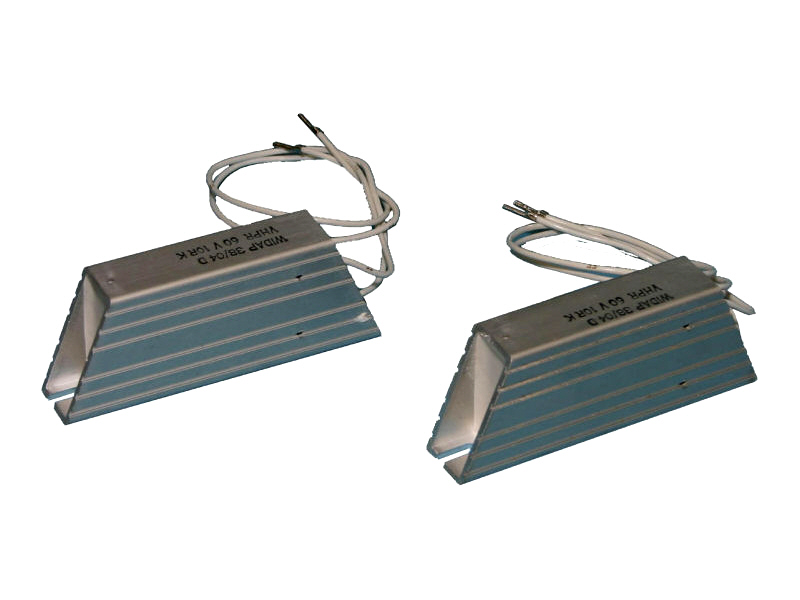

Motor Zubehör Ein umfangreiches Zubehörprogramm, zugeschnitten auf die LinMot Linearmotoren P01 und passend zu den Servo Controllern rundet die Produktpalette des LinMot Antriebssystems ab. Das auf die Linearmotoren abgestimmte Zubehörprogramm von LinMot erlaubt die schnelle und unkomplizierte Realisierung und Inbetriebnahme der unterschiedlichsten Aufgabestellungen. Zudem garantiert das speziell für LinMot entwickelte original Motor Zubehör den sicheren und störungsfreien Betrieb der Linearmotoren. |
|

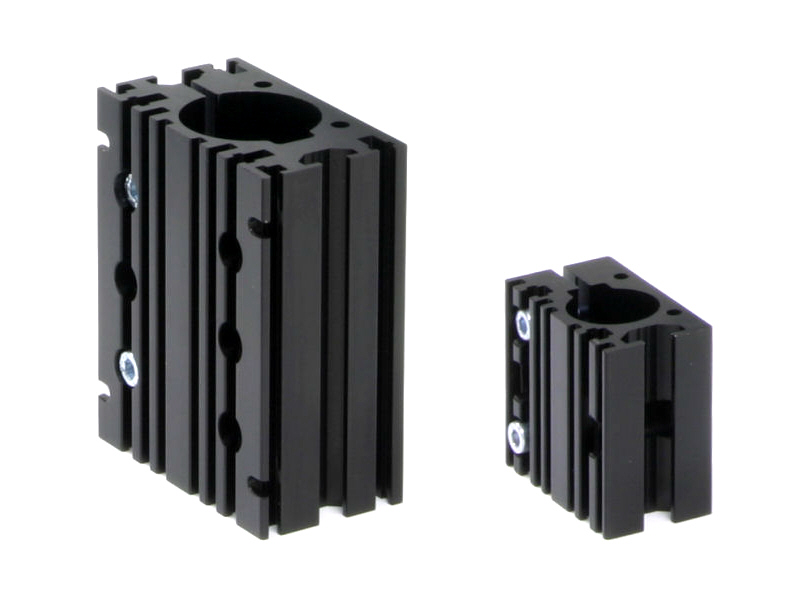

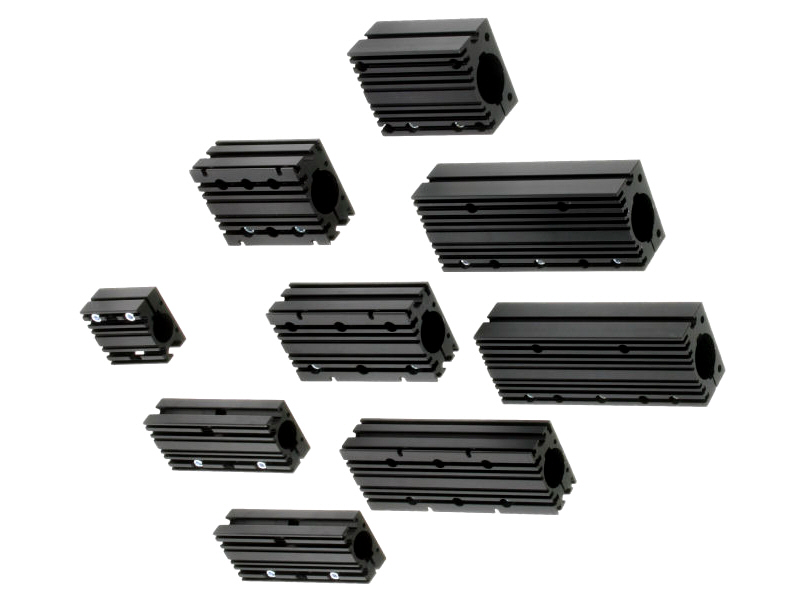

Motorflansche Die LinMot Motorflansche PF erlauben eine einfache Montage der Linearmotoren. Das Klemmplattendesign ermöglicht eine schnelle Montage, Demontage der Linearmotoren, ohne den Flansch vom Motor zu entfernen. Für jede Linearmotorfamilie ist ein entsprechender Flansch in passender Länge lieferbar. Dieser gewährleistet nicht nur die sichere mechanische Befestigung, er garantiert zudem die optimale Kühlung des Linearmotors. Für Statoren mit Kabelabgang oder Steckergehäuse wird derselbe Flansch verwendet. Der Stator wird im Flansch mittels Klemmschrauben befestigt, sodass der Stator grossflächig geklemmt wird. Bei der Befestigung des Stators gilt es die maximalen Anzugsmomente zu berücksichtigen. Die grossflächige Klemmung über praktisch die ganze Statorlänge sowie die am Flansch angebrachten Kühlrippen gewährleisten die optimale Kühlung des Linearmotors. Je nach Anwendung und Einbauraum können die Flansche liegend oder stehend montiert werden. Bei der liegenden Montage wird der Flansch mittels Schrauben über die Durchgangsbohrungen befestigt. Bei der stehenden Montage erfolgt die Befestigung mittels Nutsteinen über die T-Nut auf der schmalen Seite des Flansches. Zusätzliche T-Nuten auf der oberen Flanschseite ermöglichen die einfache Montage von Zubehör. |
|

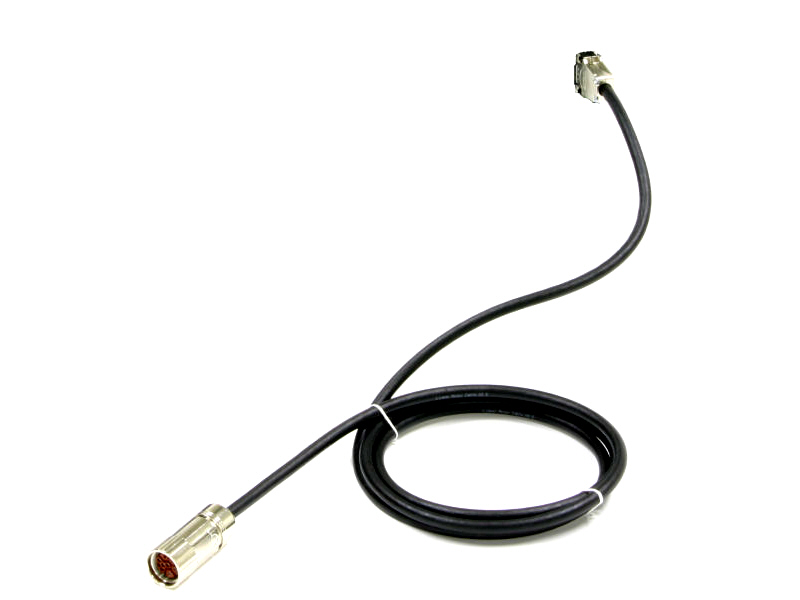

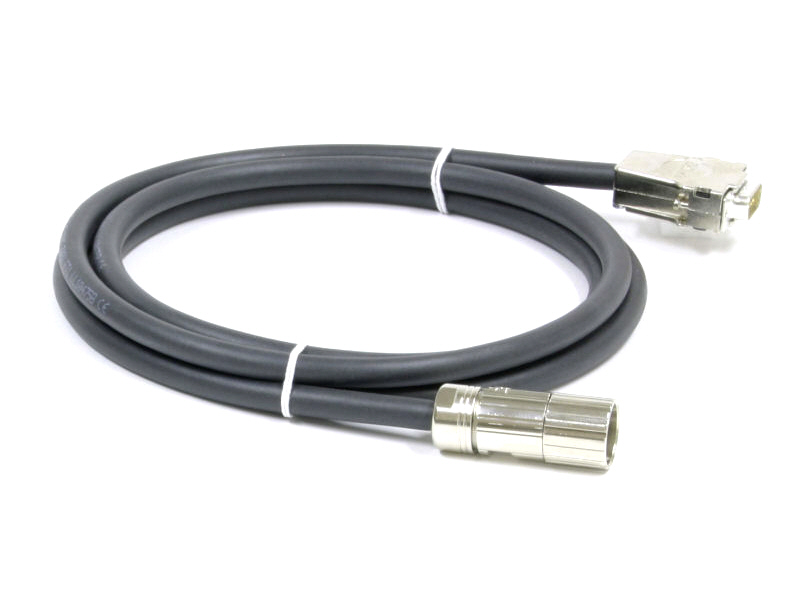

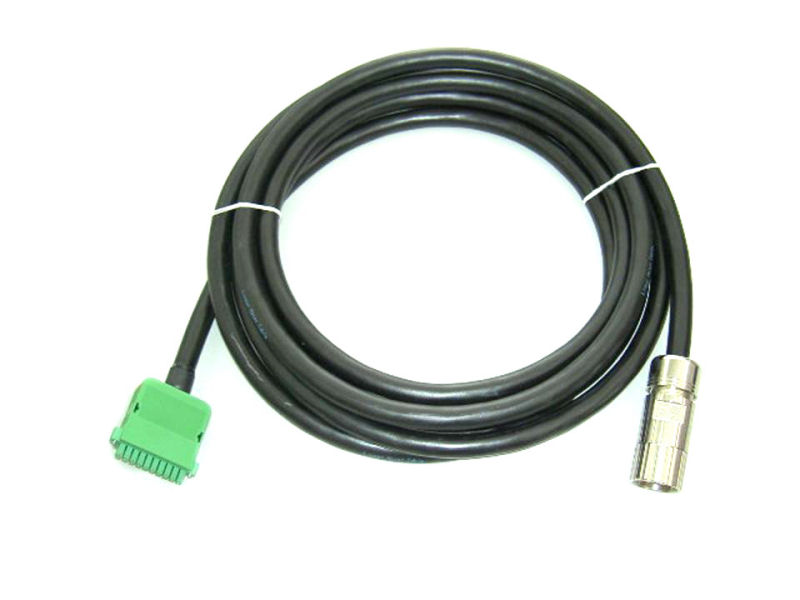

Motorkabel Für die Linearmotoren sind unter den Bezeichnungen K, KS und KR Motorkabel für den stationären Einbau, für den Einbau in Schleppketten und für Roboteranwendungen erhältlich. Die LinMot Motorkabel sind in allen drei Ausführungen als Meterware, auf Rollen oder als fertig konfektionierte Motorkabel mit den verschiedenen Steckerkombinationen in der gewünschten Länge erhältlich. Zudem sind die Standardlängen mit den am häufigst eingesetzten Steckerkombinationen ab Lager lieferbar. Für die Verbindung zwischen Linearmotor und Servo Controller reicht ein einziges Motorkabel, in dem die Motorphasen und Sensorsignale von der im Motor integrierten Positionsmessung untergebracht sind. Alle LinMot Motorkabel weisen eine separate Schirmung für die Motorphasen und die Sensorsignale auf. Diese spezielle, doppelte Schirmung gewährleistet einen störungsfreien Betrieb der Linearmotoren mit bis zu 50m Kabellänge. Fertig konfektionierte Motorkabel können in Längen bis 50m geliefert werden. Dazu wird das Motorkabel in der gewünschten Länge zusammen mit den passenden Motorsteckern (konfektioniert) bestellt. Konfektionierte Motorkabel mit den am häufigst eingesetzten Steckerkombinationen können in standard Längen ab Lager geliefert werden. LinMot Motorkabel werden ausschliesslich mit Crimpkontakten gefertigt und vor der Auslieferung mit einer Prüfspannung von 1500VDC getestet. |
|

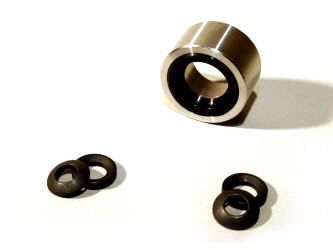

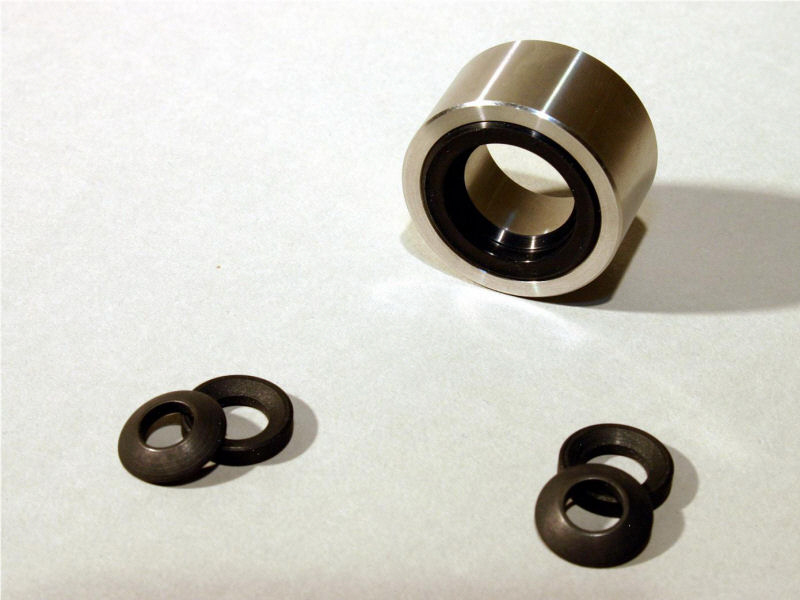

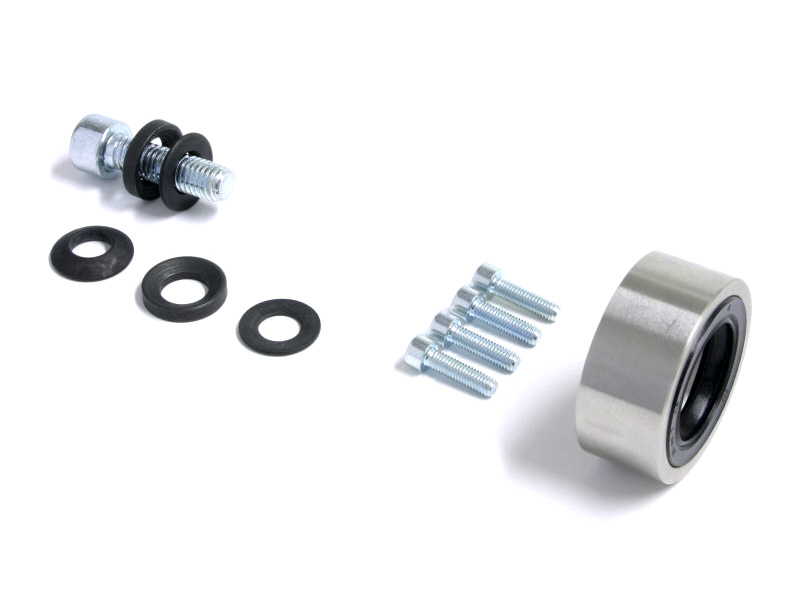

Läufer Befestigung Je nach Anwendung können LinMot Linearmotoren mit bewegtem Läufer "Moving Slider" oder bewegtem Stator "Moving Stator" betrieben werden. Anwendungen mit kurzem Hubbereich werden vorzugsweise mit bewegtem Läufer, Anwendungen mit langhubigen Bewegungen mit bewegtem Stator realisiert. In beiden Fällen empfiehlt LinMot für die Montage der Läufer den Einsatz von speziellen Befestigungskits, um eine überbestimmte Lagerung zu verhindern. In "Moving Slider" Anwendungen ist der Stator fest montiert und der Läufer ist mit der durch eine Linearführung gelagerten Last verbunden. Um Fluchtungsfehler zu verhindern, wird der Läufer mittels Festlager, bestehend aus je zwei Kugelscheiben und Kegelpfannen, an der Last bzw. Führung befestigt. In "Moving Stator" Anwendungen ist der Läufer fest montiert und der Stator ist zusammen mit der Last durch eine Linearführung gelagert. Um eine überbestimmte Lagerung des Läufers zu verhindern, wird das eine Läuferende mittels Festlager und das andere mittels Loslager befestigt. Das Festlager besteht aus je zwei Kugelscheiben und Kegelpfannen und gleicht Winkel- und Radialversatz aus. Im Loslager wird der Läufer in einem Gummiring gelagert. Das Loslager gleicht Winkelversatz, Radialversatz und Längstoleranzen aus. |
|

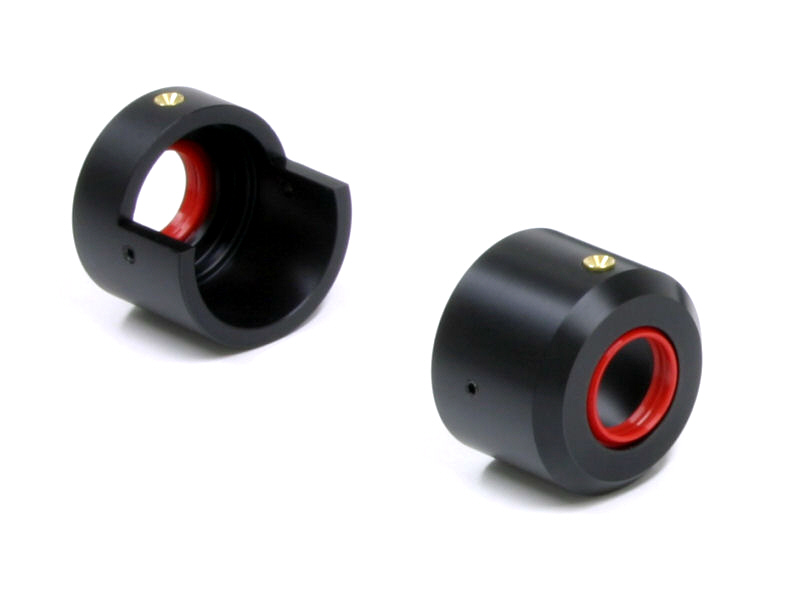

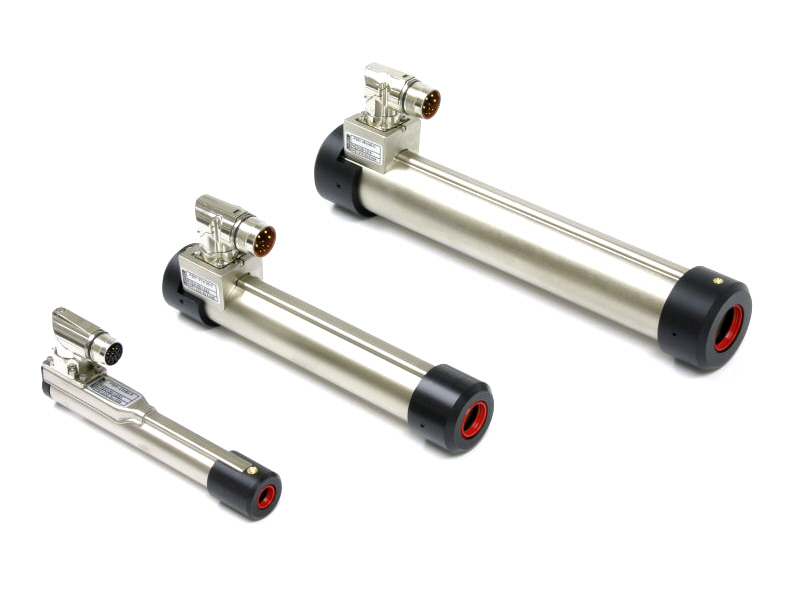

Abstreifer LinMot Statoren können als Option mit Abstreifern ausgerüstet werden. Abstreifer verlängern die Wartungsintervalle und ermöglichen eine einfache Nachschmierung über die integrierten Schmiernippel mittels Fettpresse. Zusätzlich halten die Abstreifer den Läufer frei von Fett oder Verunreinigungen und schützen den Stator vor Verschmutzung. Die Abstreifer werden auf das vordere bzw. das hintere Statorende aufgeschoben und mittels zweier Klemmschrauben am Stator befestigt. Pro Abstreifer vergrösserte sich der in Längsrichtung benötigte Einbauraum für den Stator um 12mm bzw. 14mm. Es gilt zu beachten, dass sich das Läuferende im Betrieb nicht aus dem Abstreifer hinaus bewegt. |
|
Externer

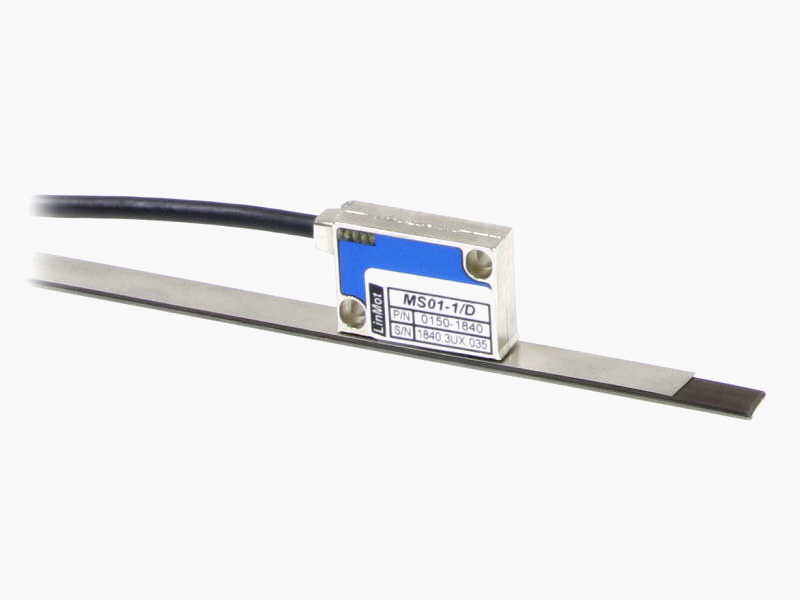

Positionssensor Berührungslos messender Positionssensor auf Magnetbasis mit integrierter Auswertelektronik und differenziellen Encoderausgängen für die Servo Controller der Serie E1100. In Verbindung mit dem Magnetband MB01-1000 bildet der Positionssensor MS01-1/D ein hochauflösendes, robustes lineares Messsystem. Schutzart IP67 Unempfindlich gegen Staub, Feuchtigkeit und Verschmutzung. Höchste Genauigkeit, Auflösung von 0.001mm und Systemgenauigkeit von +/-0.01mm. Ermöglicht hohe Verfahrgeschwindigkeiten von bis zu 3m/s. |
|

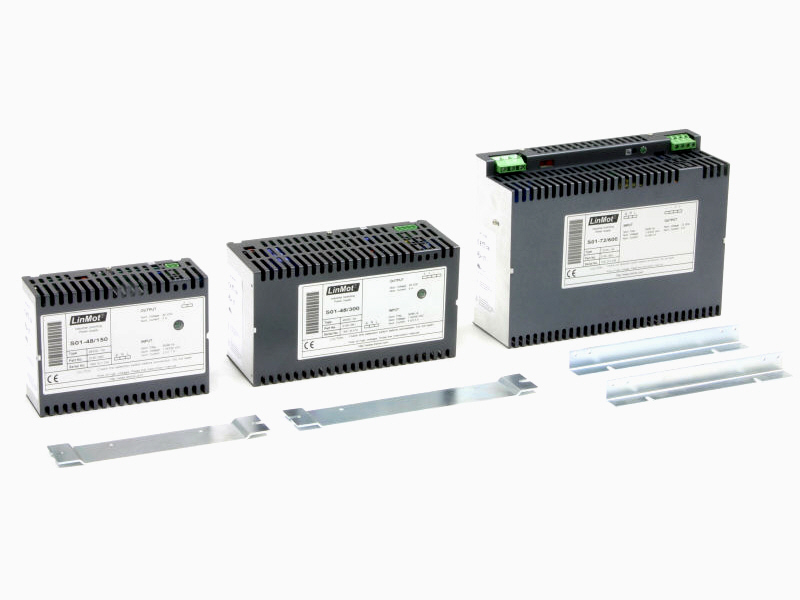

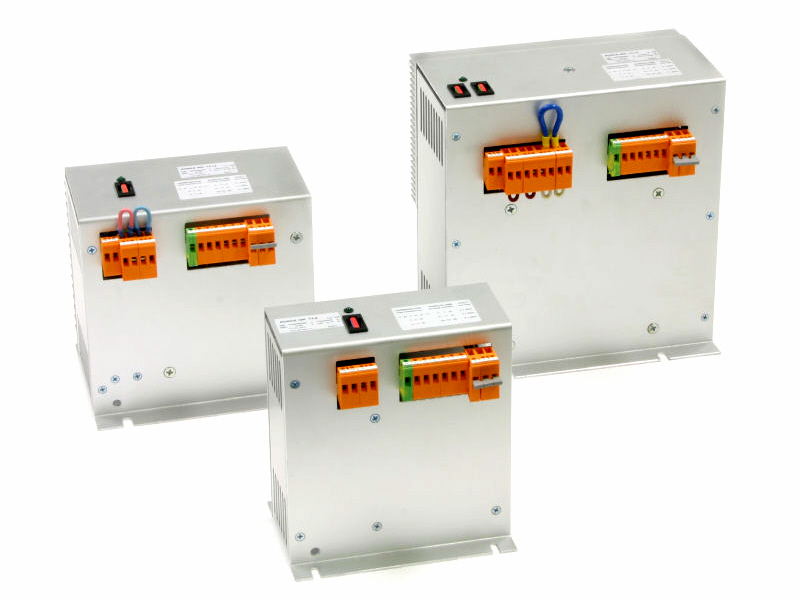

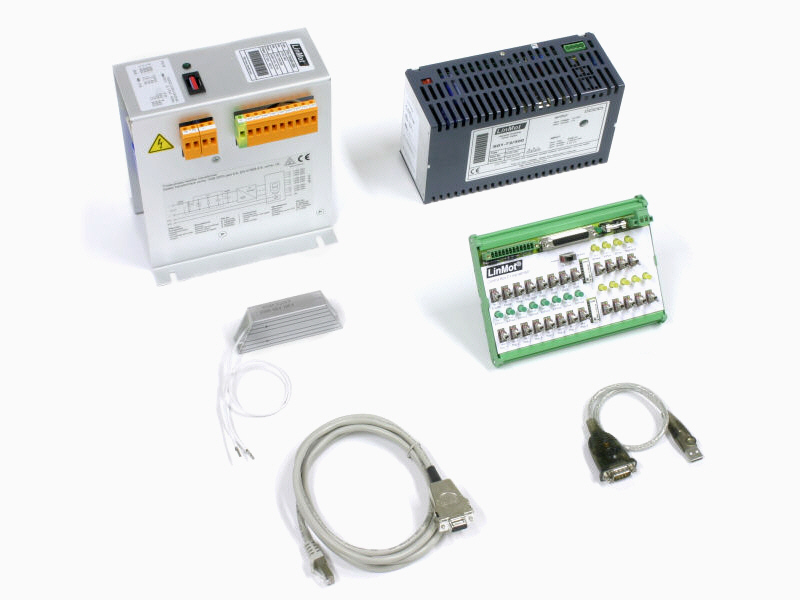

Speisungen Die modernen Transformatorspeisungen T01 und Schaltnetzteile S01 erfüllen die internationalen Vorschriften und wurden nach folgenden Kriterien entwickelt und designt: 3 Leistungsklassen für T01: 72VDC/420VA, 900VA und 1500VA mit verschiedene Eingangsbereiche : 3x230/400/480VAC, 3x380/400/420VAC, 3x220/230/240VAC und 1x208/220/20/240VAC. 5 Leistungsklassen für S01 : 24VDC/150W, 300W, 48VDC/150W, 300W, 600W, 72VDC/300W, 500W, 600W und 1000W mit verschiedene Eingangsbereiche : 1x90...132VAC/180...264VAC für 500W, 3x340...550VAC für 1000W und 1x93...123VAC/187...264VAC für die Anderen. Für weitere Information über LinMot Zubehör, "General Data Book V15.pdf ", hier sehen. |
